При выборе важно смотреть не только на количество медных портов. Для рабочей сети имеют значение роль коммутатора, тип SFP-портов, скорость uplink, режим combo, поддержка VLAN, PoE, L2/L3-функции, пропускная способность коммутационной матрицы и требования к обслуживанию. Ошибка в одном параметре может привести к тому, что устройство физически установлено, но линия не работает штатно.

Что такое SFP-порт в коммутаторе

SFP, или Small Form-factor Pluggable, - это слот для сменного трансивера. В него устанавливают модуль под конкретную среду передачи: одномодовое или многомодовое волокно, WDM, а в некоторых устройствах - медный RJ45-модуль, если такой вариант поддерживается портом. Сам слот задаёт форм-фактор и допустимые режимы порта, а параметры реального соединения определяются конкретным модулем и линией.

SFP-порты в коммутаторах обычно используют для uplink - связи с вышестоящим коммутатором, узлом агрегации, ядром сети, серверной, соседним зданием или удалённой точкой. В небольших сетях SFP может быть единственным оптическим выходом. В операторских и корпоративных сетях это часть архитектуры доступа и агрегации.

Важно разделять три элемента:

• коммутатор как устройство коммутации;

• SFP-порт как слот;

• SFP-модуль как конкретный оптический или медный интерфейс.

Одинаковый слот не гарантирует совместимость с любым модулем. Проверяют скорость, тип модуля, кодировку, дальность, длину волны, DDM, температурный диапазон и список поддерживаемых трансиверов у производителя.

Когда нужен коммутатор с SFP

Коммутатор с SFP-портами целесообразен, если сеть выходит за пределы обычного медного участка или требует оптического uplink. Витая пара ограничена длиной сегмента и условиями прокладки. Оптика помогает передать трафик дальше, снизить влияние электромагнитных помех и связать удалённые шкафы, здания или сегменты сети.

Типовые сценарии:

• подключение коммутатора доступа к агрегации по оптике;

• связь между этажами, корпусами или удалёнными шкафами;

• подключение участка видеонаблюдения, Wi-Fi или СКС к центральному узлу;

• организация резервного uplink;

• подключение к уже проложенной ВОЛС;

• перевод части сети на оптическую магистраль без замены всех абонентских подключений.

Если все устройства находятся рядом и подключаются по медному кабелю в пределах допустимой длины, SFP может быть функционально не нужен. В такой схеме оптический порт имеет смысл только при планируемом расширении, резервировании или других требованиях архитектуры.

Uplink, выделенный SFP и combo-порт

В характеристиках коммутатора важно понять, как именно реализованы SFP-порты.

Выделенный SFP-порт работает как отдельный интерфейс. Если у коммутатора 24 RJ45-порта и 4 SFP, это может означать 28 физических портов, где оптические порты доступны независимо от медных. Такой вариант удобен, когда нужно сохранить все медные подключения и добавить uplink.

Combo-порт - это пара физических разъёмов, где активен только один вариант: RJ45 или SFP. Например, порт 24 может быть представлен медным RJ45 и SFP-слотом, но одновременно они не работают. Если подключить SFP, соответствующий RJ45-порт может отключиться. Это важно учитывать при расчёте фактического числа доступных портов.

Uplink - это роль порта, а не отдельный стандарт. Производитель может называть uplink-портами выделенные SFP, SFP+, 10G-порты или старшие медные порты. Нужно смотреть не название, а скорость, режим, поддержку агрегации и ограничения конкретной модели.

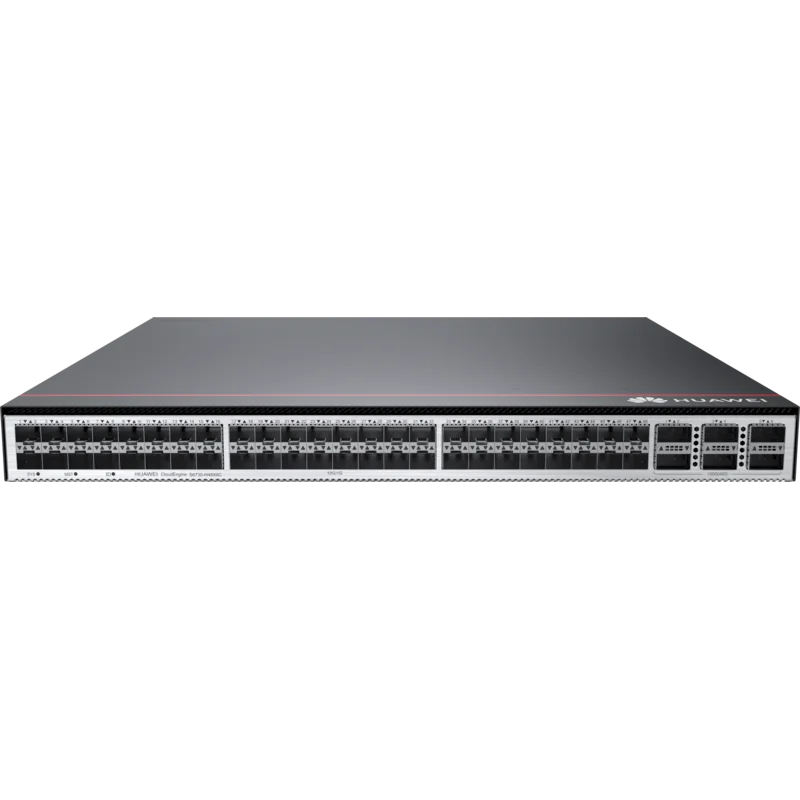

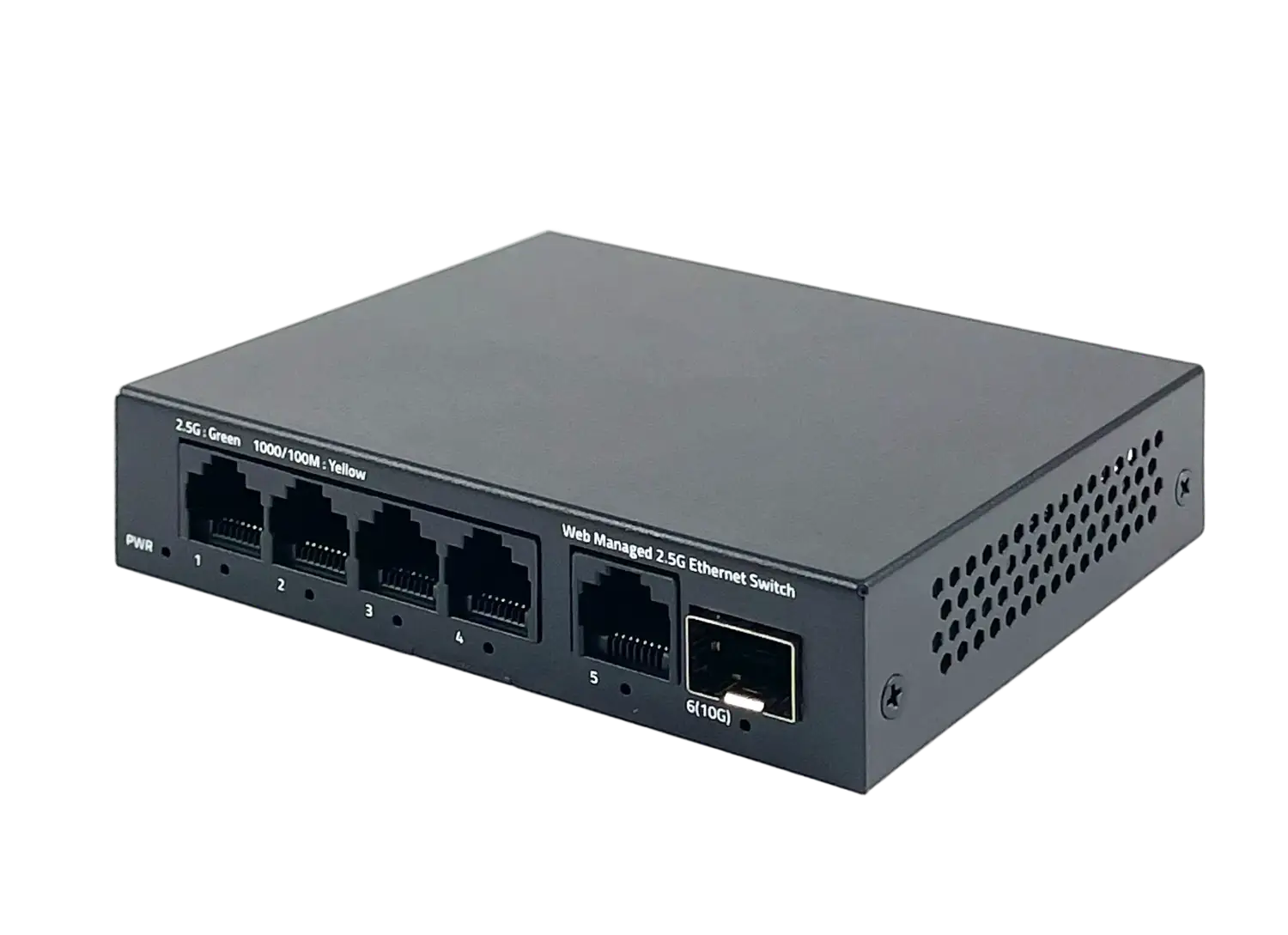

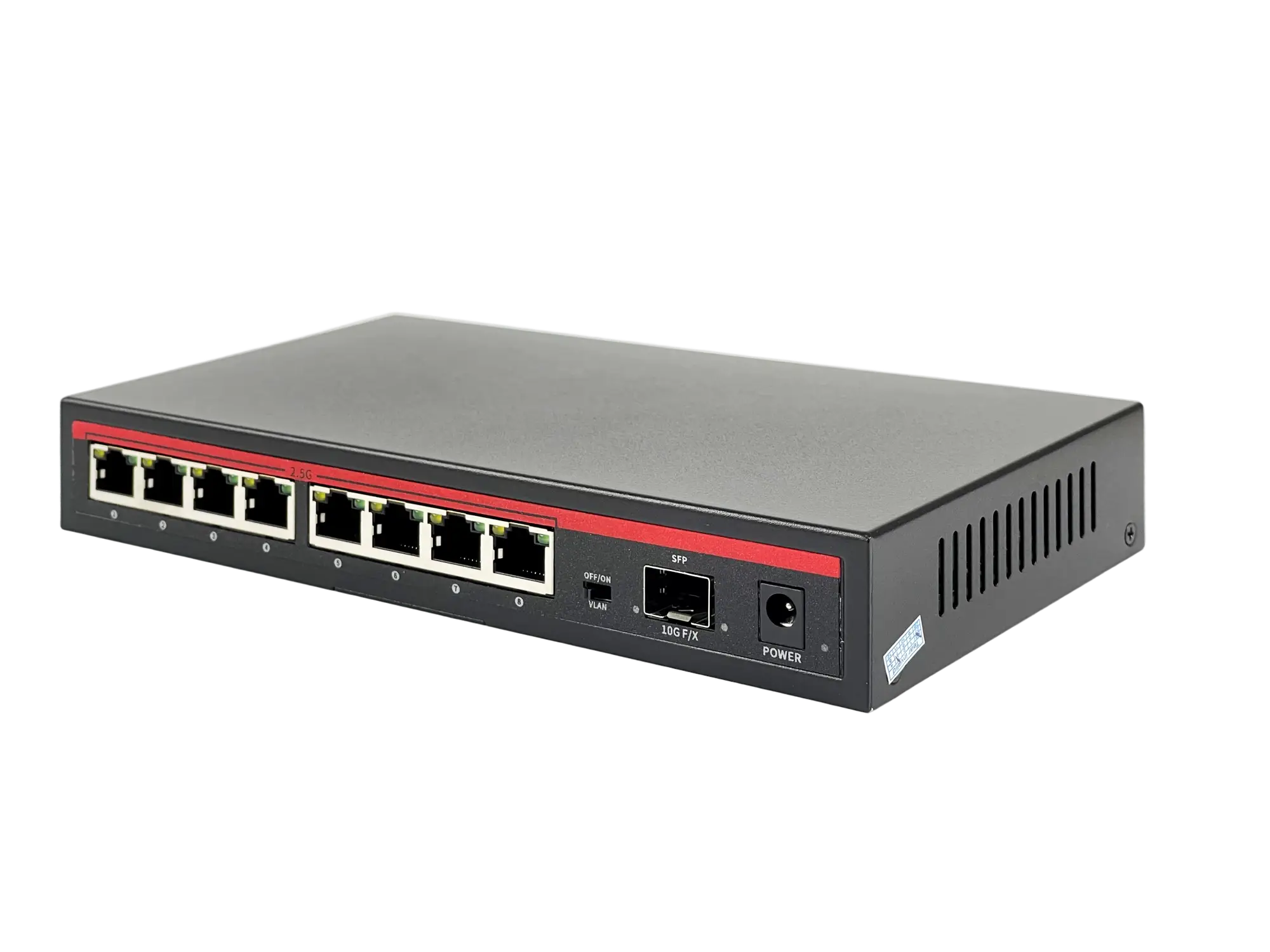

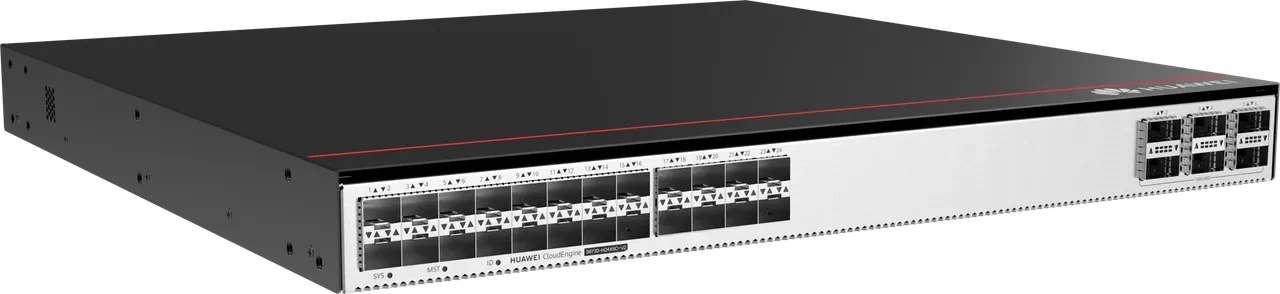

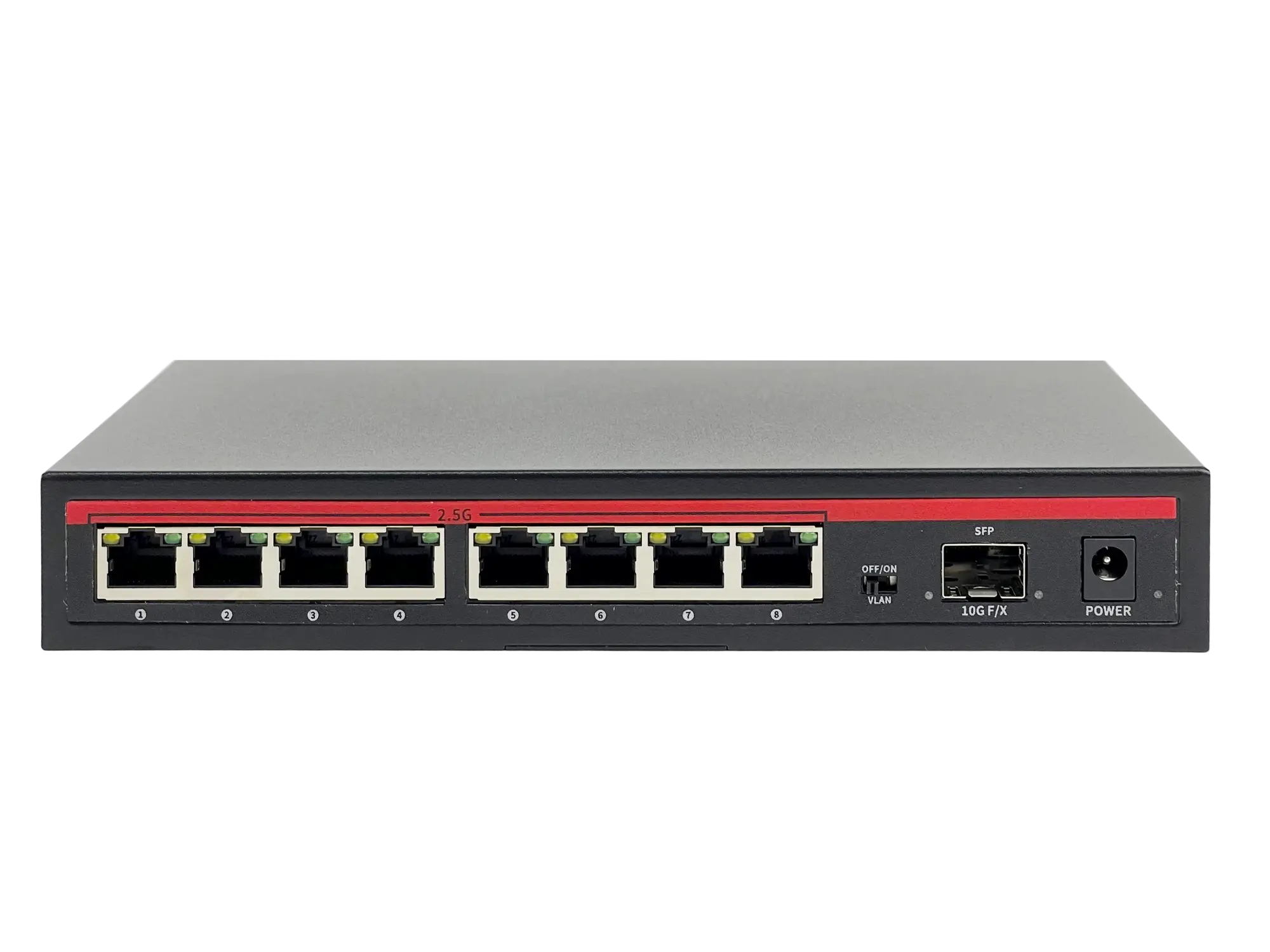

1G SFP или 10G SFP+

Скорость uplink должна соответствовать роли коммутатора. Для небольшого узла доступа 1G SFP может быть достаточно. Для коммутатора, который собирает трафик с множества клиентов, камер, точек доступа или серверов, один гигабитный uplink может стать ограничением.

SFP и SFP+ похожи по форм-фактору, но отличаются поддерживаемой скоростью и требованиями к оборудованию. Нельзя исходить из того, что любой модуль физически войдёт в слот и будет работать на нужной скорости. Нужно проверить спецификацию порта и список поддерживаемых модулей.

При выборе скорости учитывают:

• суммарный трафик подключённых устройств;

• пиковую нагрузку, а не только среднюю;

• количество uplink-портов;

• возможность LACP или другого агрегирования каналов;

• требования к резервированию;

• рост сети на срок эксплуатации оборудования.

Если коммутатор доступа имеет 24 гигабитных порта, это не означает, что uplink обязан быть 24 Гбит/с. Но если значительная часть портов может одновременно генерировать трафик, один 1G uplink будет узким местом. Решение зависит от реального профиля нагрузки.

Совместимость SFP-модулей

Совместимость SFP проверяют до закупки. Форм-фактор задаёт механическую установку, но не гарантирует работу. Ограничения могут быть связаны со скоростью порта, идентификацией модуля в EEPROM, версией программного обеспечения, поддержкой DDM, температурным диапазоном и перечнем трансиверов, заявленных производителем.

Проверить нужно:

1. поддерживаемую скорость порта;

2. тип модуля: SFP, SFP+, SFP28 или другой;

3. тип волокна: одномодовое или многомодовое;

4. длину волны и дальность;

5. тип разъёма: чаще LC, но возможны другие варианты;

6. необходимость WDM-пары;

7. поддержку DDM (Digital Diagnostic Monitoring), если нужен цифровой мониторинг параметров трансивера;

8. таблицу совместимости производителя;

9. версию программного обеспечения коммутатора.

Даже если модуль подходит по скорости и оптике, его стоит проверять в тестовой среде. Особенно это важно для операторских сетей, где отказ uplink влияет на нескольких абонентов или сервисов.

Одномод, многомод и WDM

SFP-коммутатор сам по себе не определяет, какое волокно используется. Это задаёт модуль. Для коротких линий внутри здания могут применяться многомодовые модули. Для длинных линий и магистральных участков обычно используют одномодовые решения.

Для WDM-схемы нужно одно волокно и встречные длины волн. Например, одна сторона передаёт на одной длине волны и принимает на другой, а противоположная сторона работает наоборот. Если поставить два одинаковых WDM-модуля, линк может не подняться.

Перед подключением важно сверить маркировку модулей, тип патч-кордов, полировку коннекторов и фактическую схему кросса. Ошибки на этом уровне часто выглядят как проблема коммутатора, хотя причина находится в оптической части.

L2, VLAN и управление

SFP-порты часто используются не сами по себе, а вместе с функциями управления сетью. Если коммутатор стоит на уровне доступа, могут понадобиться VLAN, trunk/access-порты, QoS, STP/RSTP, LLDP, IGMP Snooping, ограничение широковещательного трафика и мониторинг.

VLAN позволяет разделить трафик разных сервисов или групп устройств. Например, камеры, точки доступа, служебная сеть и пользовательский трафик могут идти через один uplink, но оставаться логически разделёнными. Если требуется настраивать membership VLAN и режимы access/trunk, нужен управляемый коммутатор с поддержкой IEEE 802.1Q; прозрачный проход тегированных кадров сам по себе не заменяет управление VLAN.

QoS помогает приоритизировать чувствительный трафик, но не заменяет достаточную пропускную способность. Если uplink перегружен, приоритизация может улучшить поведение отдельных классов трафика, но не создаёт дополнительную полосу.

STP/RSTP применяют для предотвращения петель в топологиях с резервными или ошибочно замкнутыми соединениями. Без механизма контроля петель неправильное подключение может вызвать широковещательный шторм и нарушить работу сети.

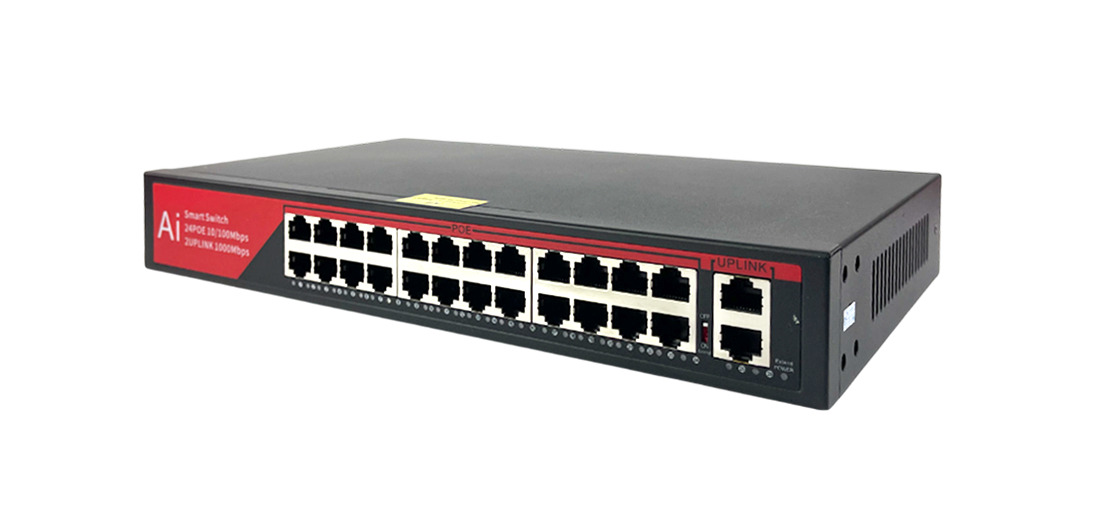

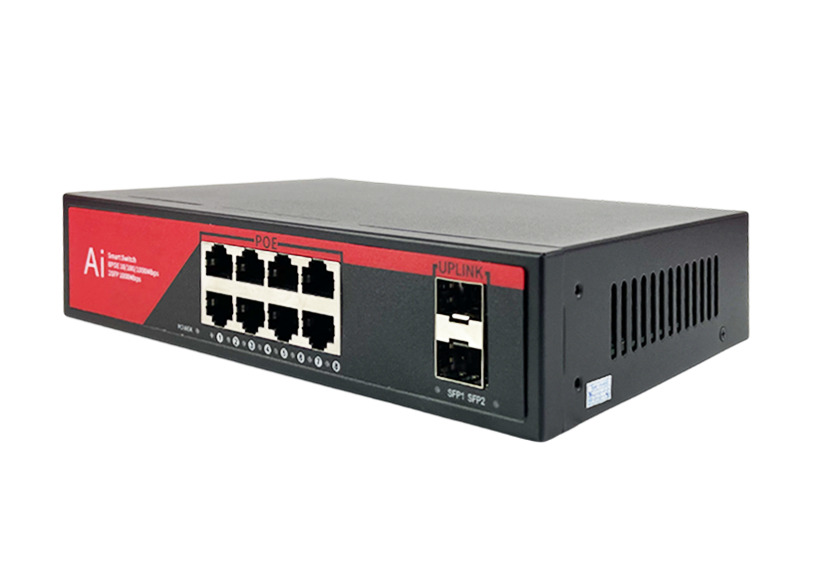

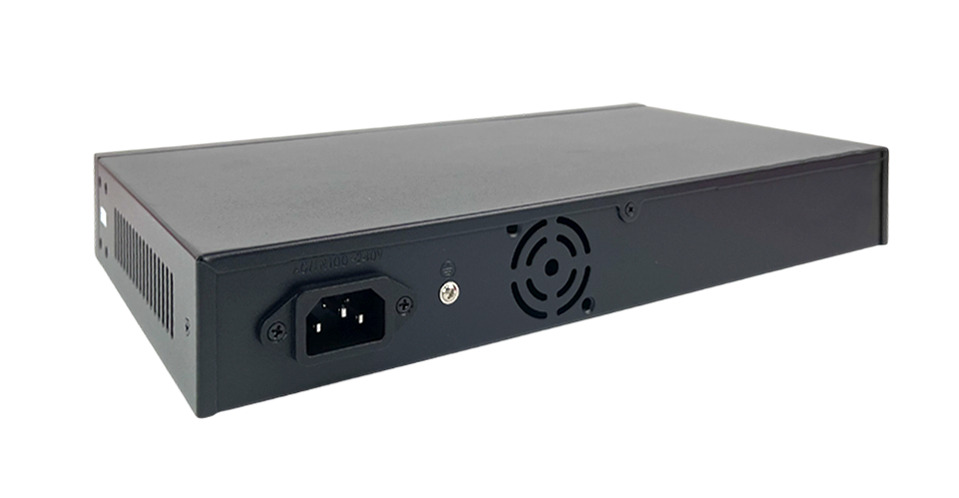

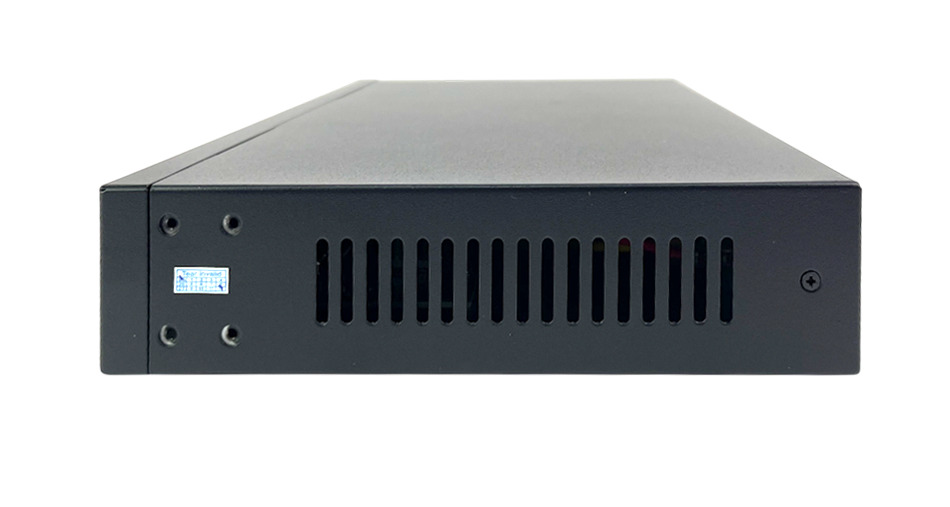

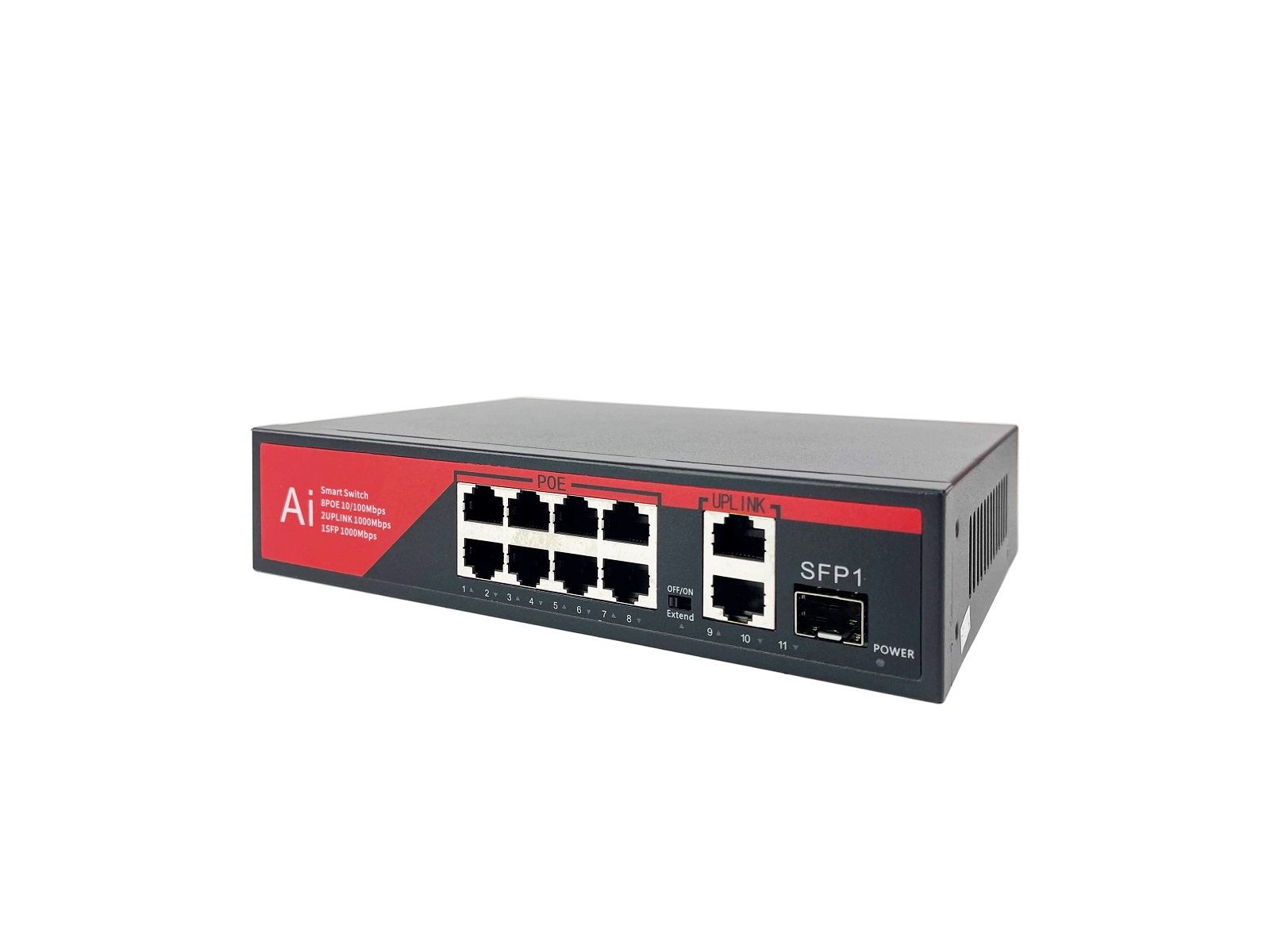

PoE и SFP в одном коммутаторе

Коммутаторы с SFP часто выбирают для видеонаблюдения, Wi-Fi и удалённых точек доступа. В таких задачах медные порты могут поддерживать PoE, а SFP используется как оптический uplink к центральному узлу.

При выборе PoE-модели проверяют не только количество портов. Важен общий PoE-бюджет, мощность на порт, стандарт питания, тепловой режим и запас по uplink. Восемь PoE-портов не означают, что все восемь смогут одновременно питать устройства с максимальным потреблением.

Если к коммутатору подключаются камеры, точки доступа или домофония, стоит заранее посчитать максимальное потребление, учесть запас и проверить, не станет uplink узким местом для видеопотоков или пользовательского трафика.

Типичные ошибки при выборе

Первая ошибка - считать SFP-порт универсальным. На практике нужно подобрать модуль, волокно, скорость и совместимость.

Вторая ошибка - не учитывать combo-режим. В результате проектировщик рассчитывает на все RJ45-порты и SFP одновременно, а после монтажа оказывается, что часть портов взаимоисключается.

Третья ошибка - выбирать 1G uplink для коммутатора, который будет собирать большой объём трафика. Коммутатор может работать исправно, но канал к агрегации будет ограничивать сеть.

Четвёртая ошибка - игнорировать требования к управлению. Если через uplink нужно настраивать несколько VLAN, режимы access/trunk или другие L2-параметры, требуется модель с соответствующими функциями управления.

Пятая ошибка - не проверять оптическую линию. Даже правильно выбранный коммутатор не компенсирует неподходящий модуль, неправильную WDM-пару, загрязнённый коннектор, превышение допустимого затухания линии или перегрузку приёмника.

Чек-лист выбора коммутатора с SFP

Перед покупкой стоит ответить на вопросы:

• какую роль выполняет коммутатор: доступ, агрегация, небольшой офисный узел или удалённый шкаф;

• сколько медных портов нужно сейчас и с запасом;

• являются ли SFP-порты выделенными или combo;

• какая скорость uplink нужна: 1G, 10G или выше;

• нужен ли SFP, SFP+ или другой форм-фактор;

• какие VLAN и L2-функции требуются;

• нужен ли PoE и какой общий бюджет мощности необходим;

• какой тип волокна и длина линии используются;

• какие SFP-модули поддерживает производитель;

• нужна ли резервная линия или агрегирование портов;

• где будет стоять устройство и подходит ли оно по питанию, шуму и температуре.

Какой сценарий выбрать

Для небольшого узла, где нужно подключить несколько медных устройств и один оптический uplink, подойдёт коммутатор с 1G SFP. Если через него проходит трафик камер, точек доступа или нескольких VLAN, лучше сразу смотреть управляемую модель.

Для сети с высокой нагрузкой или ростом количества подключений стоит рассматривать SFP+ uplink на 10G, достаточную коммутационную матрицу и поддержку LACP или резервирования, если это требуется архитектурой.

Для простого подключения одного Ethernet-устройства к оптике коммутатор может быть избыточен. В таком случае достаточно медиаконвертера, если не нужны дополнительные порты и функции управления.

Что проверить перед внедрением

Коммутатор с SFP-портами выбирают по архитектуре сети, а не по наличию слота в характеристиках. Нужно понять роль устройства, требуемую скорость uplink, тип SFP-модулей, волокно, combo-ограничения, поддержку VLAN и запас по нагрузке. Чем больше сервисов проходит через один uplink, тем важнее проверять не только оптику, но и функции управления коммутатора.

Перед внедрением стоит сверить документацию коммутатора и модулей, проверить оптическую линию и протестировать связку на стенде. Это снижает риск несовместимости и помогает избежать переделок после монтажа.
